IP核可复用技术在SoC芯片中的关键作用与未来发展

IP核可复用技术在SoC芯片中的关键作用与未来发展

IP核可复用技术概述

IP核(Intellectual Property Core)是硬件设计中的一种可复用模块,广泛应用于FPGASoC芯片设计中。IP核的复用不仅可以显著缩短开发周期,还能提高设计的可靠性和性能。根据功能不同,IP核可以分为以下几类:

  • 处理器核:如ARM Cortex系列
  • 接口核:如AXI总线、SPI、I2C等
  • 算法核:如FFT、FIR滤波器等
  • 存储核:如RAM、ROM控制器等

IP核可复用技术在SoC芯片中的关键作用与未来发展

IP核可复用技术在SoC芯片中的关键作用与未来发展

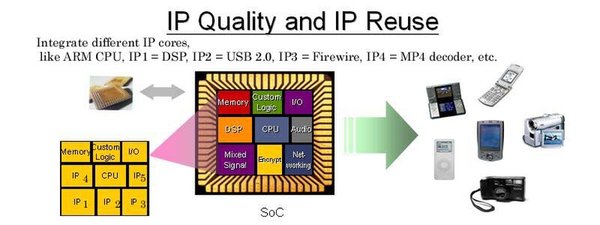

IP核在SoC芯片中的应用

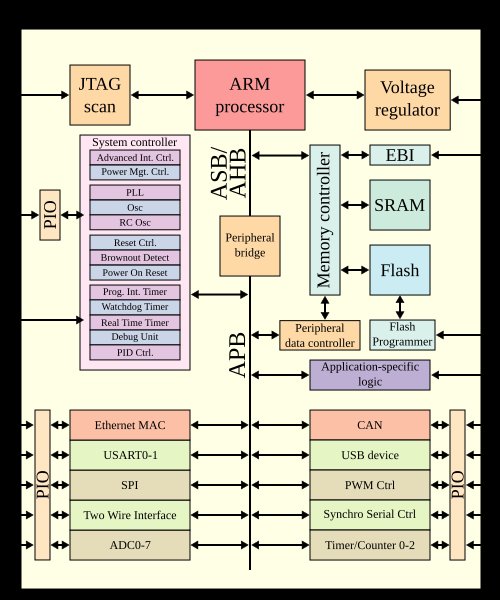

SoC(System on Chip)芯片作为智能终端的核心大脑,集成了多种处理器和接口,广泛应用于自动驾驶、智能家居等领域。IP核在SoC芯片中的应用主要体现在以下几个方面:

  1. 模块化设计:通过复用成熟的IP核,可以快速搭建复杂的系统。
  2. 性能优化:专用IP核(如NPU)在AI机器学习中具有显著优势。
  3. 成本控制:减少重复开发,降低研发成本。

IP核可复用技术在SoC芯片中的关键作用与未来发展

IP核可复用技术在SoC芯片中的关键作用与未来发展

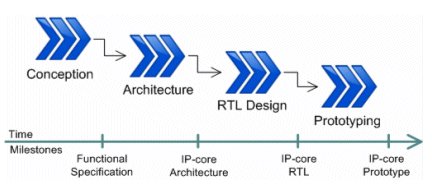

IP核设计流程

IP核的设计流程通常包括以下几个步骤:

  1. 需求分析:明确IP核的功能和性能指标。
  2. 架构设计:确定IP核的内部结构和接口。
  3. RTL编码:使用Verilog或VHDL进行硬件描述。
  4. 功能验证:通过仿真和测试验证IP核的正确性。
  5. 综合与实现:将RTL代码转换为门级网表,并进行布局布线。

芯片验证UVM

芯片验证是确保设计满足预期和需求的关键步骤。UVM(Universal Verification Methodology)是一种广泛应用于芯片验证的方法学,具有以下优势:

  • 可复用性:验证组件可以在不同项目中复用。
  • 可扩展性:支持复杂系统的验证。
  • 高效性:提高验证效率和覆盖率。

IP核可复用技术的挑战与未来

尽管IP核可复用技术具有诸多优势,但在实际应用中仍面临一些挑战:

  • 兼容性:不同厂商的IP核可能存在兼容性问题。
  • 安全性:IP核的复用可能引入安全漏洞。
  • 定制化:通用IP核难以满足特定应用的需求。

未来,随着AI和IoT技术的快速发展,IP核可复用技术将在以下几个方面取得突破:

  1. 智能化:集成AI算法的IP核将更加普及。
  2. 标准化:统一的IP核接口标准将促进生态系统的形成。
  3. 开源化:开源IP核社区将推动技术的普及和创新。

结论

IP核可复用技术在SoC芯片设计中具有不可替代的作用。通过复用成熟的IP核,可以显著提高设计效率、优化系统性能、降低研发成本。未来,随着技术的不断进步,IP核可复用技术将在智能终端、自动驾驶、智能家居等领域发挥更加重要的作用。
