HBM技术：破解AI算力瓶颈的关键
随着人工智能技术的快速发展，算力需求呈现爆发式增长，传统冯·诺依曼架构的存算性能失配问题日益凸显。在此背景下，近存计算技术应运而生，通过2.5D和3D堆叠技术将计算与存储深度融合，显著提升内存带宽并降低访问延迟。其中，高带宽内存（HBM）作为近存计算的核心技术之一，正在引领存储行业的变革。
HBM的技术优势与迭代历程

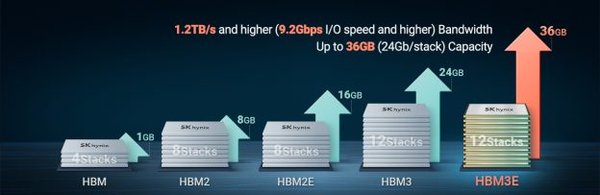

HBM采用TSV（硅通孔）技术堆叠DRAM die，结合2.5D先进封装工艺，实现了高I/O密度、高带宽和低功耗的完美平衡。自2016年问世以来，HBM技术不断迭代升级：
-
HBM2（2018年）：8层DRAM堆叠，提供256GB/s带宽，传输速度达2.4Gbps，内存容量为8GB。
-
HBM2E（2020年）：传输速度提升至3.6Gbps，内存容量增至16GB。
-
HBM3（2022年）：堆叠层数和管理通道进一步增加，传输速度最高可达819GB/s，内存容量为16GB。
-
HBM3E：传输速度高达8Gbps，内存容量增至24GB。
目前，HBM已广泛应用于高性能计算、数据中心等领域，成为解决AI算力瓶颈的关键技术。
HBM的市场潜力与受益企业
HBM技术的快速发展为存储行业带来了新的增长机遇。相关企业如北京君正、兆易创新和瑞芯微等，凭借在半导体存储芯片领域的技术优势，正在成为这一趋势的主要受益者。此外，AI算力硬件领域的企业如寒武纪和中科曙光，也因HBM技术的应用而迎来更大的市场需求。
未来展望：HBM与AI终端的深度融合
随着AI手机、可穿戴设备、边缘服务器等新型终端的普及，HBM技术有望在端侧AI领域大放异彩。CUBE方案作为HBM的补充，通过2.5D或3D封装与主芯片SoC集成，进一步提升了带宽和性能，为边缘端应用提供了更高效的解决方案。
风险提示
尽管HBM技术前景广阔，但投资者仍需关注下游需求不及预期、技术验证及迭代不及预期等风险因素，谨慎评估投资机会。
HBM技术的崛起不仅顺应了AI算力需求的发展趋势，更为存储行业带来了新的增长动力。未来，随着技术的不断迭代和应用场景的拓展，HBM有望在更多领域展现其独特价值，推动行业迈向新的高度。
