碳化硅MOSFET在AI芯片能源转换中的重要作用
碳化硅MOSFET（金属-氧化物半导体场效应晶体管）作为一种宽禁带半导体器件，因其独特的物理化学性能，在AI芯片能源转换中扮演着至关重要的角色。相较于传统的硅基MOSFET，碳化硅MOSFET具有更高的开关频率和更低的反向恢复损耗，这使得其在提升能源转换效率、降低能耗、利于散热和增强稳定性方面表现出色。
提高转换效率与降低能耗
碳化硅MOSFET的高频特性使其在AI服务器电源的功率因数校正（PFC）电路中表现优异。相较于硅基MOSFET，碳化硅MOSFET的开关损耗和导通损耗更低，从而显著提高了电源的功率密度和效率。根据行业数据，使用碳化硅MOSFET的电源供应单元（PSU）的功率密度可以达到硅基功率器件PSU的2倍以上，电力转换效率最高提升约1%。这种效率的提升不仅降低了数据中心的运营成本，还支持了其可持续发展战略。
利于散热与增强稳定性
碳化硅材料的高热导率和耐高温特性使得碳化硅MOSFET在散热和稳定性方面具有显著优势。在AI数据中心中，传统硅基供电系统的效率约为85%至88%，有12%至15%的电能以热能形式浪费。而碳化硅MOSFET的高效散热能力有效减少了热能浪费，提升了系统的稳定性和可靠性。
市场对碳化硅芯片的需求增长与技术进步

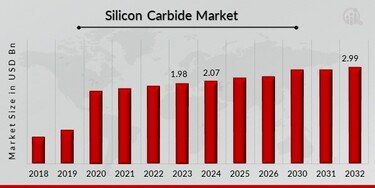

随着AI数据中心、AR眼镜等行业的快速增长，碳化硅芯片的市场需求呈现爆发式增长。据行业统计，全球碳化硅功率半导体器件在全球功率半导体器件市场中的渗透率由2019年的1.1%增至2023年的5.8%，预计到2030年将达到22.6%。其中，应用于xEV的碳化硅功率半导体器件全球收入的复合年增长率高达66.7%，未来预测期间的复合年增长率仍高达36.1%。
技术进步与成本降低
碳化硅衬底的制备技术是影响其成本和应用的关键因素。目前，物理气相传输法（PVT）是碳化硅衬底的主流制备技术，但其良率长期卡在50%以下。新兴的液相法则技术门槛极高，但缺陷率比PVT低一个数量级，微管闭合率接近100%。天岳先进等企业已布局液相法技术，并取得初步成果。此外，8英寸碳化硅衬底的量产技术也在快速发展，国内已有超过10家企业进入送样、小批量生产阶段。
应用拓展与未来趋势
碳化硅MOSFET的应用领域正在不断拓展，从新能源汽车、光伏储能到AI数据中心、AR眼镜等新兴领域。在AI数据中心领域，碳化硅MOSFET的高效性能使其成为提升电源输出功率的可行解决方案。在AR眼镜领域，碳化硅材料的高折射率、高硬度和优异的导热性能使其成为制作AR镜片的理想材料。
天岳先进与华润微的应用与进展
天岳先进作为国内碳化硅衬底领域的龙头企业，已实现8英寸衬底量产，良率超过70%，并计划在2025年抢占30%的市场份额。华润微也在碳化硅芯片领域取得显著进展，其碳化硅MOSFET产品在新能源汽车和光伏储能领域得到广泛应用。
结语
碳化硅MOSFET凭借其优异的性能，正在成为AI芯片能源转换的未来之星。随着市场需求的增长、技术的进步和成本的降低，碳化硅芯片的应用领域将不断拓展，为半导体行业带来新的发展机遇。天岳先进和华润微等企业的积极布局和技术创新，将推动中国碳化硅产业在全球竞争中占据有利地位。
