SoC验证技术：AI时代的芯片质量保障

随着人工智能技术的快速发展，SoC（System on Chip）芯片作为智能终端的核心大脑，其重要性日益凸显。无论是AI眼镜、自动驾驶还是智能家居，SoC芯片的性能和可靠性直接决定了终端设备的用户体验。然而，随着芯片功能的复杂化，SoC验证技术也面临着前所未有的挑战。

SoC验证的核心目标与流程

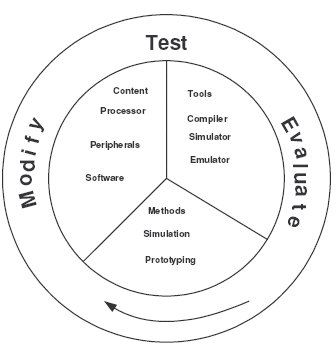

SoC验证的核心目标是确保芯片设计满足预期功能需求，同时保证其在各种应用场景下的稳定性和可靠性。验证流程通常包括以下几个关键步骤：

1. 验证计划制定：明确验证目标、覆盖范围和测试策略。

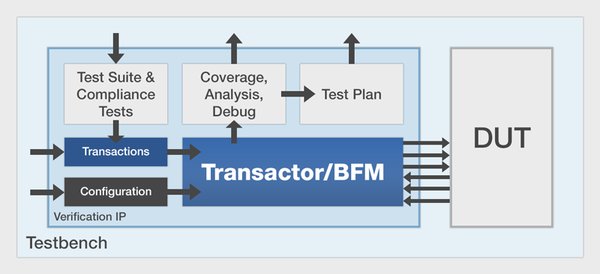

2. 验证环境搭建：使用UVM（Universal Verification Methodology）等验证方法学构建测试平台。
3. 测试用例设计：包括随机测试、定向测试和边界测试等。
4. 仿真与调试：通过仿真工具发现并修复设计缺陷。
5. 覆盖率分析：确保验证的全面性和充分性。

在AI芯片领域，SoC验证还需要特别关注NPU（神经网络处理单元）的功能验证，以确保其能够高效执行机器学习任务。

SoC验证的关键技术

1. UVM方法学

UVM是当前SoC验证的主流方法学，其优势在于可重用性和可扩展性。通过构建标准化的验证组件，UVM能够显著提高验证效率，尤其是在复杂的SoC设计中。

2. 硬件仿真与原型验证

随着芯片规模的扩大，传统的软件仿真已无法满足验证需求。硬件仿真和原型验证技术能够加速验证过程，同时提供更接近真实场景的测试环境。

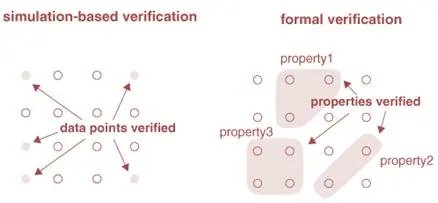

3. 形式化验证

形式化验证通过数学方法证明设计的正确性，特别适用于关键模块的验证，如总线接口和状态机。

SoC验证在AI芯片中的应用

在AI芯片中，SoC验证需要特别关注以下几个方面：

• NPU功能验证：确保NPU能够高效执行机器学习任务，包括模型推理和训练。
• 多模态处理验证：验证芯片在处理图像、语音和文本等多模态数据时的性能。
• 低功耗验证：AI设备通常对功耗有严格要求，验证需要确保芯片在低功耗模式下的功能正确性。

主流SoC方案及其验证需求

当前，AI眼镜等终端设备主要采用以下几种SoC方案：

以高通AR1 Gen1为例，其采用4nm先进制程工艺，支持1200万像素照片拍摄和1080P视频录制，验证过程中需要特别关注其AI优化功能的正确性和稳定性。

行业趋势与投资建议

随着AI技术的普及，SoC芯片的需求将持续增长，验证技术也将朝着自动化、智能化的方向发展。以下是几点投资建议：

1. 关注具备先进验证技术的企业，如恒玄科技、瑞芯微等。
2. 重视低功耗和高性能SoC方案的研发与验证。
3. 投资形式化验证和硬件仿真等前沿技术，以提高验证效率。

SoC验证技术是保障芯片质量的关键环节，尤其在AI时代，其重要性更加凸显。通过不断优化验证流程和技术，我们能够为智能终端提供更可靠、更高效的芯片解决方案。
