随着人工智能技术的快速发展，AI芯片对高算力的需求日益迫切。然而，传统有机基板在性能上的局限逐渐显现，成为制约芯片进一步发展的瓶颈。在这一背景下，玻璃基板技术应运而生，以其卓越的热性能、物理性能和光学性能，成为下一代芯片封装的关键材料。
传统有机基板的局限
自上世纪90年代以来，有机材料基板一直是芯片封装的主流选择。然而，随着芯片集成度的不断提高，有机基板的局限性逐渐暴露：
-
热膨胀系数差异大：有机基板与晶片的热膨胀系数差异过大，在高温下容易导致连接断开，芯片被烧坏。
-
尺寸限制：有机基板的尺寸受到很大限制，难以在有限的尺寸内容纳更多的晶体管。
-
信号传输速度受限：有机基板的信号传输速度相对较慢，难以满足高算力芯片的需求。

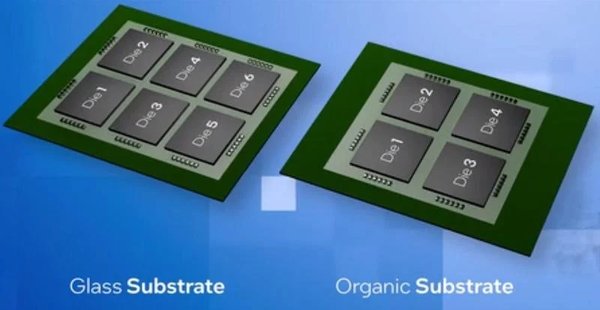

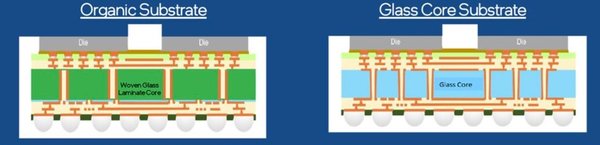

玻璃基板的优势
玻璃基板以其独特的性能，成为突破传统有机基板局限的理想选择：
-
超低平面度：玻璃基板的超平整特性使其可以进行更精密的蚀刻，从而提升单位面积内的电路密度。
-
热稳定性高：玻璃基板的热膨胀系数与晶片更为接近，能够减少高温下的变形，提高芯片的可靠性。
-
信号传输速度快：玻璃基板的信号传输速度更快，有望为服务器和数据中心中的大型耗电芯片带来速度和功耗优势。
-
互连密度高：玻璃通孔（TGV）之间的间隔能够小于100微米，使晶片之间的互连密度提升10倍。
科技巨头的布局
面对玻璃基板的巨大潜力，英特尔、三星等科技巨头纷纷加码布局：
-
英特尔：早在十年前，英特尔就开始探索玻璃基板技术，并在2023年9月推出了基于玻璃基板的测试芯片，计划于2030年开始批量生产。
-
三星：三星电机在2024年3月宣布与三星电子和三星显示器组建联合研发团队，计划于2025年生产样品、2026年大规模生产玻璃基板。
-
其他企业：LG Innotek、日本DNP公司、SK集团旗下的Absolics等企业也纷纷入局，加速玻璃基板的研发与商业化进程。
未来发展趋势
玻璃基板技术的应用前景广阔，尤其在AI芯片领域：
-
高算力需求：随着AI技术的快速发展，对高算力芯片的需求激增，玻璃基板将成为满足这一需求的关键技术。
-
技术竞赛：玻璃基板不仅是材料上的革新，更是一场全球性的技术竞赛，各大科技巨头纷纷加码布局，以抢占技术制高点。
-
生态系统建设：玻璃基板的良性发展需要产业链上下游建立一个完整的生态系统，从材料端到制程端、设备端等，都需要革新。
结语
玻璃基板技术以其卓越的性能，成为下一代芯片封装的关键材料，尤其在AI芯片领域具有广阔的应用前景。随着英特尔、三星等科技巨头的加码布局，玻璃基板技术有望在未来几年内实现大规模商业化，成为推动AI芯片性能提升的新引擎。
